Программный продукт FMManager

Менеджер системы RDS

Руководство пользователя

NOVSU RDS LAB  2000

1. Назначение

2. Требования к аппаратному и программному обеспечению

3. Инсталляция

4. Главное онкно программы. Ввод RDS информации.

5. Блок управления радиотекстом.

6. Ввод альтернативных частот (AF).

7. Отправка RDS информации в кодер.

1. Назначение

Программа  предназначена для формирования полной  RDS информации о передающей станции и отправки полученных данных в кодер с помощью программы FORAServer. Требует наличия программы FORAServer.

2. Требования к аппаратному и программному обеспечению

Программа разработана для функционирования под управлением операционной системы Windows 95/98/2000/NT4.0. Для работы с программой рекомендуется использовать компьютер с процессором класса Pentium и выше.

3. Инсталляция

Скопируйте файлы в отдельный каталог и запустите программу установки Setup.exe. Следуйте указаниям программы установки.

4. Главное окно программы. Ввод RDS информации

Запуск программы осуществляется выбором пункта FMmanager в главном меню Windows.

На экране монитора появится главное окно программы, представленное на рис. 1.

Рис.1. Главное окно программы

Панель инструментов содержит следующие пункты:

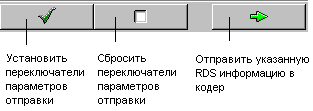

Рис.2. Панель инструментов программы

Меню представлено на рисунке 3.

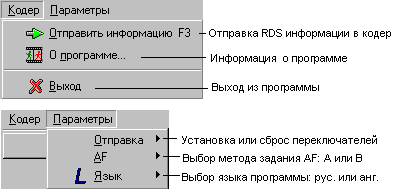

Рис.3. Главное меню программы

В главном окне данной программы может быть задана полная RDS информация о передающей станции.

Определение параметров для разных элементов RDS сигнала осуществляется в одноименных блоках:

PI, PS – ввод в текстовом окне

PTY – выбор из выпадающего списка

TP/TA – отметка необходимых пунктов (?- включен, o- выключен)

MS  – установка переключателя в одно из положений (Music или Speech)

PIN – ввод числа месяца и времени трансляции программы согласно расписанию. Нажатие на кнопку ?; устанавливает текущее время.

DI – установка переключателей (¤- включен, ?- выключен).

СТ – ввод даты  или выбор из календаря и времени. Нажатие на кнопку ? устанавливает текущее время. В поле Смещение введите смещение местного времени относительно GMT (времени по Гринвичу).

RT – ввод радиотекста. Описание элементов управления этой функции представлено в пункте 5.

5. Блок управления радиотекстом.

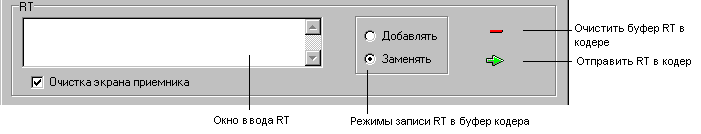

Рис. 4. Окно радиотекста

Кнопка Очистить позволяет очистить буфер радиотекста в кодере.

Кнопка Отправить позволяет отправить веденный текст в кодер.

Добавлять – включение данного режима позволяет добавлять введенный радиотекст в буфер кодера.

Заменять – включение данного режима очищает буфер радиотекста в кодере и добавляет введенный радиотекст в буфер кодера.

Очистка экрана приемника – включение этого режима осуществляет очистку экрана приемника перед приемом радиотекста.

6. Ввод альтернативных частот (AF).

Окно редактирования альтернативных частот вызывается нажатием кнопки  в блоке задания RDS информации. Метод задания частот определяется в меню Параметры – AF. Окна редактирования AF для методов A и B представлены на рисунках 5 и 6 соответственно.

Альтернативные частоты. Метод A.

Альтернативные частоты представлены списком с максимальной длиной 25 значений.  Значение вводится в интервале от 87,6 МГц до 107,9 МГц в соответствующей ячейке. AF хранятся в файле AF.ini.

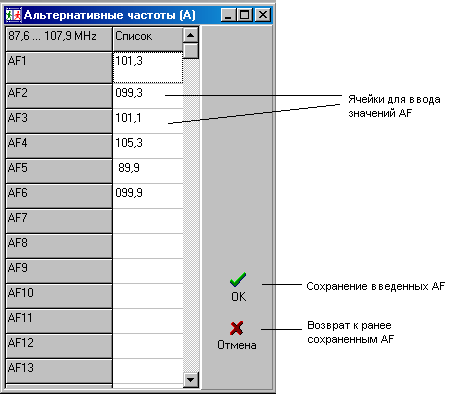

Рис.5. Альтернативные частоты. Метод A.

Альтернативные частоты. Метод B.

Альтернативные частоты представлены неограниченным числом списков с максимальной длиной 12 значений. При этом для каждого списка указывается частота настройки. Значение частоты вводится в интервале от 87,6 МГц до 107,9 МГц в соответствующей ячейке. AF хранятся в файле AF.ini. Существует два вида частот – региональные и частоты “в той же программе”. Первые отображаются в ячейках с пометкой “reg”.

Для работы используются следующие кнопки (см. рис.6):

Добавить – добавляет пустой список после текущего. Текущим списком является тот, ячейка которого выделена пунктирной линией; на рисунке 6 это список 1.

Удалить – удаляет текущий список.

Reg – задает или отменяет региональный статус частот. Если кнопка reg нажата, то все вновь введенные частоты будут помечаться как региональные. И двойным щелчком мыши над ячейкой можно  менять статус частоты на региональный. И наоборот, если кнопка reg не нажата, то текущий статус частот будет частоты “в той же программе”. Такие частоты отображаются в ячейках без пометки “reg”.

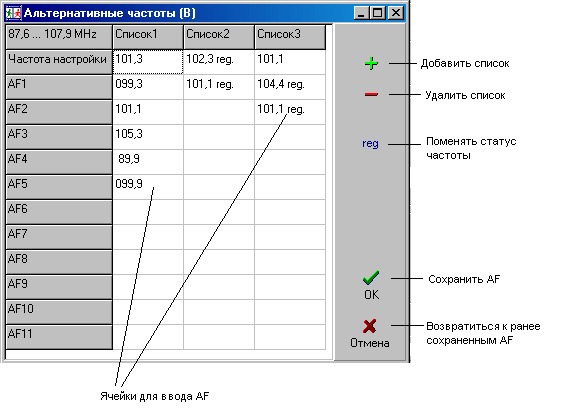

Рис.6. Альтернативные частоты. Метод B.

7. Отправка RDS информации в кодер.

Отправка информации в кодер осуществляется с помощью выбора пункта меню Кодер, представленного на рис.8, или кнопки управления 1.



Рис. 8. Меню Кодер

При выполнении данной функции отправляются только параметры, отмеченные знаком ?  (включено) на нижней панели  окна «Менеджер системы RDS», представленной на рис.9. Можно установить и сбросить все переключатели из меню Параметры – Отправка.

Рис. 9. Переключатели для установки отправляемых параметров
