Программный
продукт FoRAServer
v1. |
| |
Руководство
пользователя |
| NOVSU RDS
LAB 2000 |
|
1.
Назначение
2.
Возможности
3.
Требования к аппаратному и программному
обеспечению
4.
Инсталляция
5.
Запуск программы. Главное окно программы
6.
Подготовка к работе
7.
Отображение команд в окне терминала
8.
Ввод команд в кодер
9.
Список команд UECP, реализованных в кодере RDS
1. Назначение
Программа
предназначена для приема информации от других
программ комплекта ROSTON RDS (InitEncoder, ForaRC, FMManager) и
отправки этой информации в кодер “ФОРА 600”
через последовательный порт компьютера по
протоколу UECP. Программа является базовой и
должна быть запущена перед работой с другими
программами комплекта.
2.
Возможности
- Прием
информации от программ комплекта ROSTON RDS
- Отправка RDS
информации в кодер через COM порт по протоколу
UECP
- Отображение
отправляемой информации в окне терминала
- Сохранение
передаваемой информации в log-файлы c указанием
даты и времени отправки
- Возможность
ручного ввода информации из командной строки
(требует знания протокола UECP)
- Работа с
файлами готовых команд
3.
Требования к аппаратному и программному
обеспечению
Программа
разработана для функционирования под
управлением операционной системы Windows 95/98/2000/NT4.0.
Для работы с программой рекомендуется
использовать компьютер с процессором класса Pentium
и выше.
4. Инсталляция
Скопируйте
файлы в отдельный каталог и запустите программу
установки Setup.exe. Следуйте указаниям программы
установки.
5. Запуск программы. Главное окно
программыЗапуск программы осуществляется
выбором пункта FORAServer в меню “Пуск” Windows. На
экране монитора появится главное окно программы,
представленное на рис. 1.

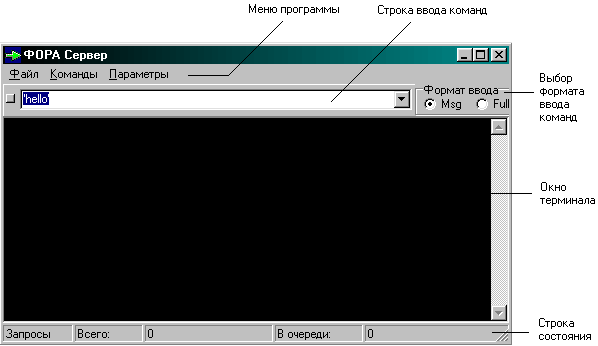

Рис. 1.
Главное окно программы
Меню Файл
позволяет получить информацию о программе и
выйти из программы.
Меню Команды
вызывает окно ввода команд. Подробнее об этом
окне смотрите ниже.
Меню Параметры
позволяет установить параметры
последовательного порта, настроить внешний вид
окна терминала и определить необходимость
ведения log-файлов, а также выбрать язык (русский
или английский).
Строка ввода
команд и переключатель выбора формата ввода
команд предназначены в основном для отладки
команд кодера.
В окне
терминала отображается информация, отправляемая
в кодер, и ответ кодера.
Строка
состояния отражает общее количество
обработанных и отправленных в кодер запросов
(поле «Всего») и количество запросов, поступивших
в программу, но еще не обработанных и не
отправленных в кодер (поле «В очереди»).
6.
Подготовка к работе
Перед тем как
использовать программу, необходимо определить и
настроить последовательный порт, через который
компьютер соединен с кодером. Это можно сделать с
помощью диалогового окна настройки параметров
порта, показанного на рис. 2. Для вызова этого окна
выберите меню Параметры –> Порт.
Установите в
этом окне номер последовательного порта,
скорость работы порта, управление потоком. В поле
«Время ожидания» можно определить время
ожидания ответа от кодера в миллисекундах.
Значение по умолчанию – 100 мс. Вы можете
увеличить это значение, если, как вам кажется,
программа работает некорректно.
Остальные
параметры порта затенены и не могут быть
изменены, отображаются только для информации.

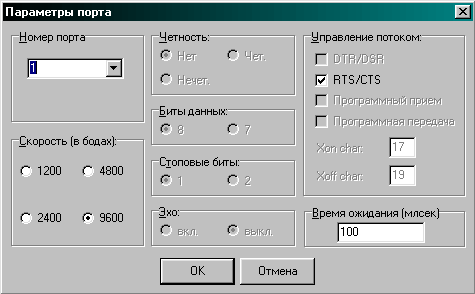

Рис. 2. Окно
настройки параметров последовательного порта
7. Отображение команд в окне терминала
Окно терминала
позволяет Вам следить за процессом обмена
информацией программы с кодером. Окно терминала
с отображенной информацией представлено на рис.
3.

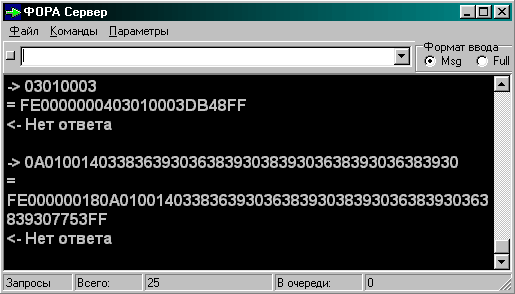

Рис. 3.
Отображение команд в окне терминала
Выражение,
стоящее после символа -> отражает команду,
пришедшую в FORAServer в исходном виде.
Выражение,
стоящее после символа = отражает команду,
преобразованную программой в формат UECP и
отправленную в кодер.
Выражение,
стоящее после символа <- представляет собой
ответ кодера, преобразованный программой в
понятный пользователю вид.
Выражение,
стоящее после символа = ниже символа <-
представляет собой ответ кодера в формате UECP.
Данное выражение отображается, только если кодер
работает в двунаправленном режиме.
Настройка
параметров терминала
Настройка
параметров терминала осуществляется в
диалоговом окне, представленном на рис. 4. Для
вызова этого окна выберите меню Параметры ? Терминал.

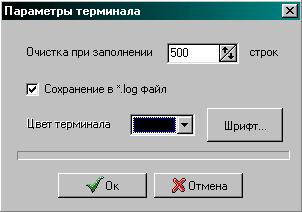

Рис. 4. Окно
определения параметров терминала
Пункт
«Сохранение в *.log файл» при его отметке позволяет
сохранять протокол работы программы в файл. Имя
создаваемого файла отражает время и дату
создания файла. Например, имя файла 0702_114713.log
говорит о том, что файл был создан 2-го июля в 11
часов 47 минут 13 секунд.
В поле
«Очистка при заполнении» введите максимальное
количество строк, отображаемое в окне терминала.
При достижении этого количества окно терминала
очистится. Если отмечен пункт «Сохранение в *.log
файл», то удаляемая информация сохраняется в
log-файл, а в окне терминала появится строка вида: Запись
в файл ММДД_ЧЧММСС.log.
Вы также
можете задать цвет окна терминала в выпадающем
списке, определить шрифт и цвет отображаемых в
окне терминала символов при нажатии на кнопку
«Шрифт». Нажмите ОК, чтобы подтвердить
сделанные изменения.
8.
Ввод команд в кодер
Как уже было
сказано, с помощью FORAServer можно не только
отправлять в кодер информацию, полученную от
других программ комплекта, но и непосредственно
вводить команды в кодер. Для этого Вам необходимо
знать формат команд протокола UECP (См. пункт 9).
Команды можно
вводить из командной строки и пользуясь
специальным окном ввода команд, представленным
на рис. 5.
При написании
команд можно вводить данные, определяющие целый
UECP-фрейм или только MSG-поле фрейма, позволив
программе дописать недостающую часть. Для выбора
нужного режима воспользуйтесь переключателем
выбора формата ввода (см. рис.1).
При
написании команд следует учитывать следующие
моменты:
1. Пробелы,
стоящие между символами, игнорируются
программой. Вы можете использовать их для
наглядности вводимых команд.
2. Команды,
вводимые в кодер, должны быть представлены в
шестнадцатеричном формате, но программа
позволяет вам вводить данные и в строковом виде.
Вы можете комбинировать данные разных типов в
одной команде.
3. При вводе
строковых данных заключайте их в одинарные
кавычки (пример: ‘hello‘). При отправлении данных в
кодер программа автоматически преобразует
данные, ограниченные такими символами, в
шестнадцатеричный вид.
4. Для указания
длинны строковых данных используйте символ “#”.
Он должен стоять непосредственно перед строкой.
Пример: # ’hello’. Программа сама подсчитает
количество символов в такой строке и укажет его в
готовой UECP-команде.
5. Вы можете
вставлять комментарии при вводе команд. Для
этого в начале строки поставьте знак « ; » (точка с
запятой). Комментарии отражаются в окне
терминала, но не отправляются в кодер.
Работа с
окном ввода команд
Окно ввода
команд, представленное на рис. 5, предлагает Вам
расширенные возможности при написании и
сохранении команд. Это окно вызывается выбором
меню Команды.

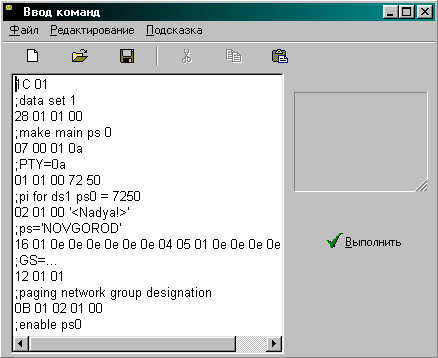

Рис. 5. Окно
ввода команд
Вы можете
написать сразу несколько команд. Новая команда
должна начинаться с новой строки.
Для выполнения
всех введенных в окно команд нажмите кнопку Выполнить.
При написании
команд Вы можете использовать стандартные
сочетания клавиш для работы с текстом: Ctrl-C
(скопировать выделенный фрагмент в буфер), Ctrl-V
(вставить фрагмент из буфера), Ctrl-X (вырезать
фрагмент). Пункты меню Редактирование позволяют
осуществлять те же действия. Пункты меню Файл позволяют
вам осуществить следующие действия:
- сохранить
написанные команды в файл с расширением .cmd –
пункты «Сохранить», «Сохранить как».
- создать новый
файл команд – пункт Новый.
- открыть
существующий файл команд – пункт Открыть.
- отправить
написанные команды в кодер – пункт Выполнить.
- закрыть окно
ввода команд – пункт Закрыть.
Кнопки панели
инструментов этого окна дублируют основные
пункты меню.
9.
Список команд UECP, реализованных в кодере RDS
Список
команд UECP, реализованных в кодере RDS (внутреннее
программное обеспечение от 03.03.2000)
Команды UECP,
реализованные полностью:
| 01 |
PI |
| 02 |
PS |
| 06 |
PIN |
| 04 |
DI |
| 03 |
TA/TP |
| 05 |
MS |
| 06 |
PTY |
| 12 |
Paging network group designation |
| 1E |
RDS on/off |
| 22 |
RDS phase |
| 0E |
RDS level |
| 16 |
Group sequence |
| 23 |
Site address |
| 27 |
Encoder address |
Команды UECP,
реализованные с ограничениями (в скобках со
звездочками указаны отличия от UECP, остальные
элементы протокола кодера соответствуют UECP):
| 0A |
| RT MEL: 01..41 (* не 00..41 *) |
| MED: Первый байт |
| Bit 7: Reserved |
| Bits 6..5: Buffer configuration (* 10 при MEL>1 -
добавить радиотекст, 00 при MEL=1 - очистить буфер
радиотекста *) |
| Bits 4..1: Number of transmissions (* всегда 0001,
повторная передача осуществляется повторным
добавлением радиотекста в буфер *) |
| Bit 0: A/B status control |
|
| 26 TDC |
| (* для версий групп 5A и 5B
существуют отдельные буферы, информация из них
передается независимо, в соответствии с порядком
групп Group Sequence *) |
| MED: второй байт |
| Bit 7: Reserved |
| Bits 6..5: Buffer Configuration (* всегда 00.
Информация передается 1 раз, затем удаляется из
буфера *) |
| Bits 4..0: Channel Number |
|
| 1B Paging call with alphanumeric message (80 characters) |
| MED: Первый байт: |
| Bits 7..4: Number of repetitions (* Всегда 0001,
сообщение передается 1 раз, затем удаляется из
буфера*) |
| Bits 3..0: Pager address (MSB) |
|
| 0D Real Time Clock |
| MED: Первый байт: 00..63 Last two decimal digits of Year expressed as hex (* 00..FF, 2000 год =
64 *) |
| MED: Байт 7: Centiseconds
(* Игнорируется *) |
|
| 3C Communications port configuration - Speed |
| MED: Первый байт: (* Всегда 01h *) |
| MED: Второй байт: (* Доступны
значения 06, 07, 08, 09. Значение, устанавливаемое при
холодном запуске кодера - 08 *) |
Нереализованные
команды UECP:
| 3E |
PTYN |
| 13 |
AF |
| 14 |
EON AF |
| 1A |
slow labelling codes |
| 2E |
linkage information |
| 40 |
ODA Configuration and Short Message Command |
| 41 |
ODA Identification Group usage sequence |
| 42 |
ODA Free-format group (Message bits) |
| 43 |
ODA Relative Priority Group Sequence |
| 44 |
ODA "Burst Mode" Control |
| 45 |
ODA "Spinning Wheel" timing
Control |
| 2B |
EWS |
| 25 |
IH |
| 30 |
TMC |
| 24 |
Free-format group |
| 0C |
Paging call without message |
| 08 |
Paging call with numeric message (10 digits) |
| 20 |
Paging call with numeric message (18 digits) |
| 11 |
International paging with numeric message
(15 digits) |
| 10 |
International paging with functions message |
| 31 |
EPP transmitter info |
| 32 |
EPP call with add. message |
| 33 |
EPP call with alphanum. message |
| 34 |
EPP call with num. message |
| 35 |
EPP call with fn. message |
| 09 |
Real time clock correction |
| 19 |
CT on/off |
| 21 |
ARI on/off |
| 0F |
ARI area (BK) |
| 1F |
ARI level |
| 28 |
Make PSN list |
| 0B |
Psn enable/disable |
| 2C |
Communication mode |
| 2A |
Ta control |
| 15 |
EON TA control |
| 1D |
Reference input select |
| 1C |
Data set select |
| 38 |
Extended group sequence |
| 29 |
Group variant code sequence |
| 2F |
PS character code table selection |
| 3A |
Encoder access right |
| 3B |
Communications port configuration - Mode |
| 3D |
Communications port configuration - Timeout |
| 18 |
Message acknowlegement |
| 17 |
Request message |
| 2D |
Manufacturer's specific command |
Другие
особенности кодера:
Кодер работает
только в однонаправленном режиме
| DSN: всегда 1 |
| PSN: всегда 0 |
Изменение в
списке команд UECP, реализованных в кодере RDS
(внутреннее программное обеспечение от 01.04.2000):
Добавлена
команда 13 (AF) со следующими ограничениями
| 13 AF |
| (* список всегда
переписывается полностью, от начала до конца, без
возможности добавления или изменения части
списка. Максимальная длина списка ограничена
длиной одного поля MED. *) |
| MED: байты 1,2: Start Location (* всегда
0000h *) |
| MED: последний байт (* всегда 00h,
Terminator *) |
Для
тестирования введен двунаправленный режим
работы кодера
| 2C Communication mode |
| В режиме 2 (Bi-directional mode, spontaneous
response) кодер дает подтверждение приема команд (18
Message Acknowledgement). |
| Команда 17 (Request message) не
реализована, поэтому режим 1 (bi-directional mode with requested
response) не работает. |
|
